in-Std 光纤模组

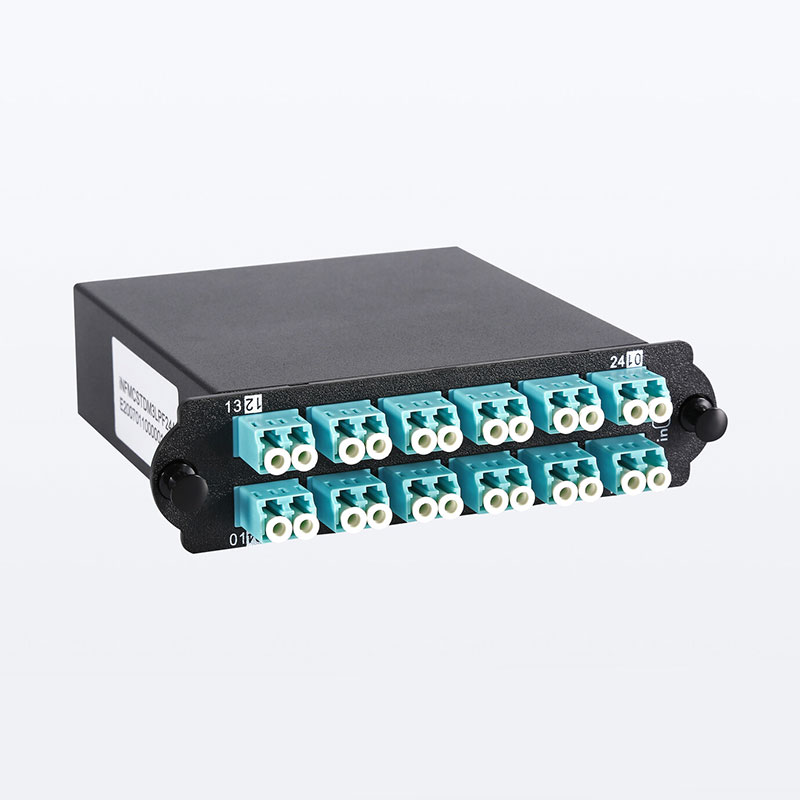

• MTP/MPO-LC模块盒采用优质冷轧板加静电喷塑处理,

  可有效保护盒内光纤部件

• MTP/MPO-LC模块盒端口采用双序号标识,通过反转

  安装实现A模块(直通)和B模块(逆序+交叉)极性切

  换

• 提供标准S级插损和L级低插损两种性能等级,可满足不

  同应用环境需求

• 提供6口RJ45面板,支持光铜混合使用

• 推拔式锁扣装置,安装与拆卸极其便捷

• 出厂前测试全部端口,附带测试数据

• 产品带有S/N识别号用于追溯,采用独立包装


应用环境

标准
ANSI/TIA-568.3-D;IEC61754-7&20;TIA/EIA-604-5&10;YD/T 926.3
场景
适用于数据中心in-Std光纤配线箱,用于主干光缆的端接和跳接
存储
-40℃到70℃
操作
-20℃到60℃
相对湿度(操作)
非冷凝相对湿度≤ 93%

产品编码

in-Std光纤模块盒
系列类别小类规格纤芯接口类型芯数极性
iNFM:光模组C:C级插损STD:in-Std M3:OM3LTM:MTP(公)-LC模块12:12芯A:直通


L:L级插损
M4:OM4LTF:MTP(母)-LC模块24:24芯 B:逆序+交叉




M5:OM5LPM:MPO(公)-LC模块





S2:G.652DLPF:MPO(母)-LC模块





A2:G.657A2



例:iNFMCSTDM3LPF24A 表示规格:in-Std 24芯 MPO(母)-LC模块盒,OM3,A模块

例:iNFMLSTDM3LTF24A 表示规格:in-Std 24芯 MTP(母)-LC模块盒,L级插损,OM3,A模块


产品型号

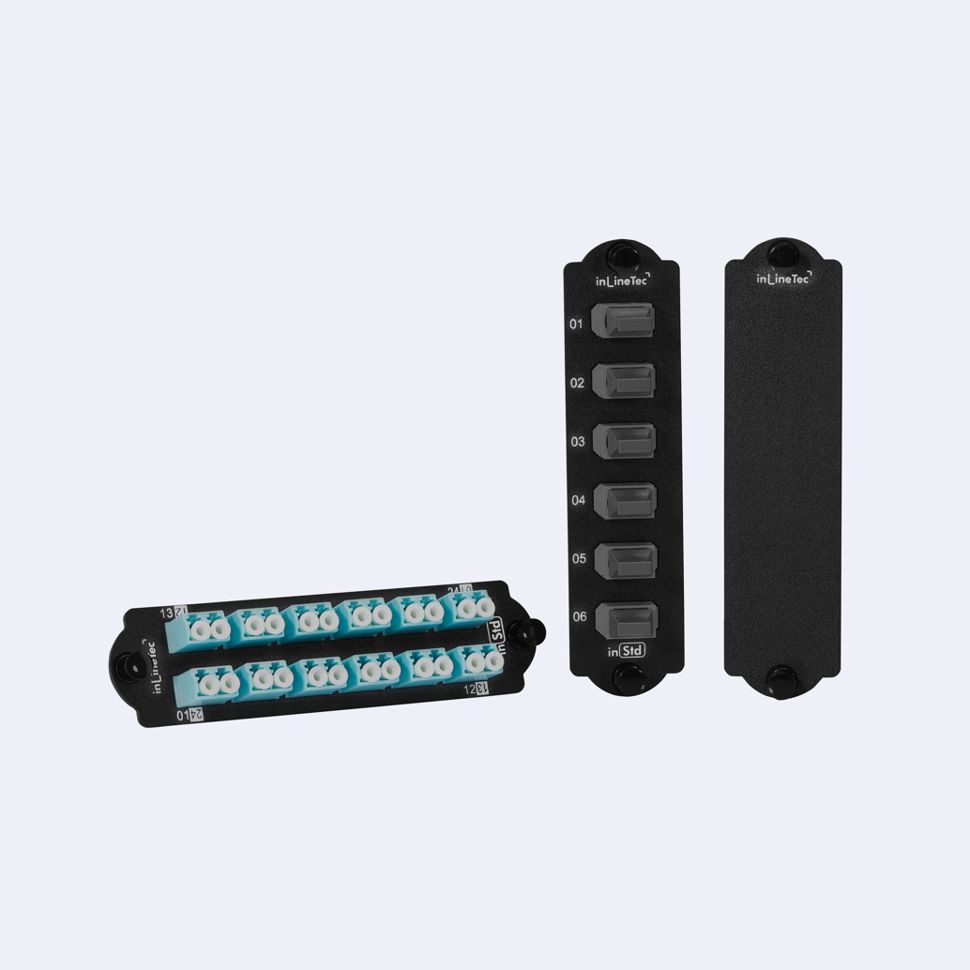

in-Std 适配器面板&盲板
iNFMPSTDMMTP06in-Std 6口 MTP-MTP面板,多模
iNFMPSTDSMTP06in-Std 6口 MTP-MTP面板,单模
iNFMPSTDMMPP06in-Std 6口 MPO-MPO面板,多模
iNFMPSTDSMPP06in-Std 6口 MPO-MPO面板,单模
iNFMPSTDMLCP12in-Std 12芯 LC-LC面板,多模
iNFMPSTDSLCP12in-Std 12芯 LC-LC面板,单模
iNFMPSTDMLCP24in-Std 24芯 LC-LC面板,多模
iNFMPSTDSLCP24in-Std 24芯 LC-LC面板,单模
iNFMPSTDRJEin-Std 6口 RJ45面板,空
iNFMPSTDBLDin-Std 盲板
