in-Max光纤配线箱

• 超高密度设计, 采用金属托盘, 承重不变形

• 1U和4U采用抽拉式结构,抽拉灵活

• 每层配置前理线环, 两侧分离式理线

• 支持8芯和12芯预端接光缆解决方案,满足不同应用需求

• 12芯方案:1U可安装12模组,满配可实现144芯LC接口

  或72个MTP/MPO接口

• 12芯方案:4U可安装48模组,满配可实现576芯LC接口

  或288个MTP/MPO接口

• 8芯方案:1U可安装18模组,满配可实现144芯LC接口或

  72个MTP/MPO接口

• 8芯方案:4U可安装72模组,满配可实现576芯LC接口或

  288个MTP/MPO接口

• 12芯托盘和8芯托盘可以混用,适用于10G平滑升级到

  40G/100G,以及混合应用场景,降低 升级成本

• 可拆卸式箱体结构,箱体后侧顶部盖板以及背部盖板可灵

  活滑动拆卸,适用于空间局促的多机箱堆叠应用, 管理维护

  更加便捷

• 标配魔术轧带以及分支器卡扣,内部理线简洁美观


应用环境

标准
ANSI/TIA-568.3-D;ISO/IEC 11801;YD/T 926.3
场景
适用于主干光缆跳接, 超高密度式光纤配线箱需求
存储
-40℃到70℃
操作
-20℃到60℃
相对湿度(操作)
非冷凝相对湿度≤ 93%

产品型号

in-Max光纤配线箱

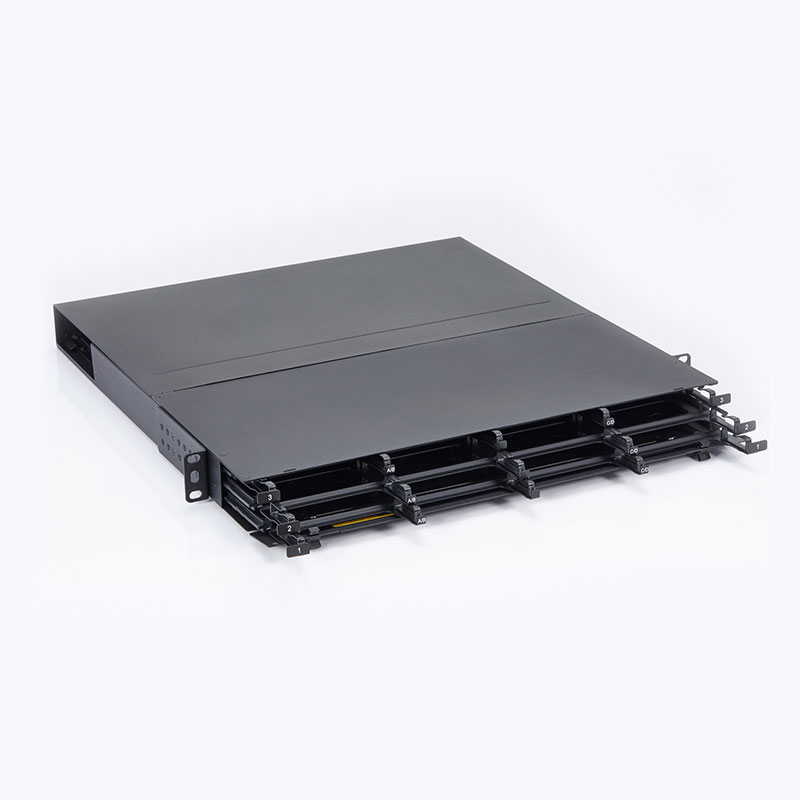

iNFP1UMAXin-Max 1U 抽屉式光纤配线箱,空(12插槽)

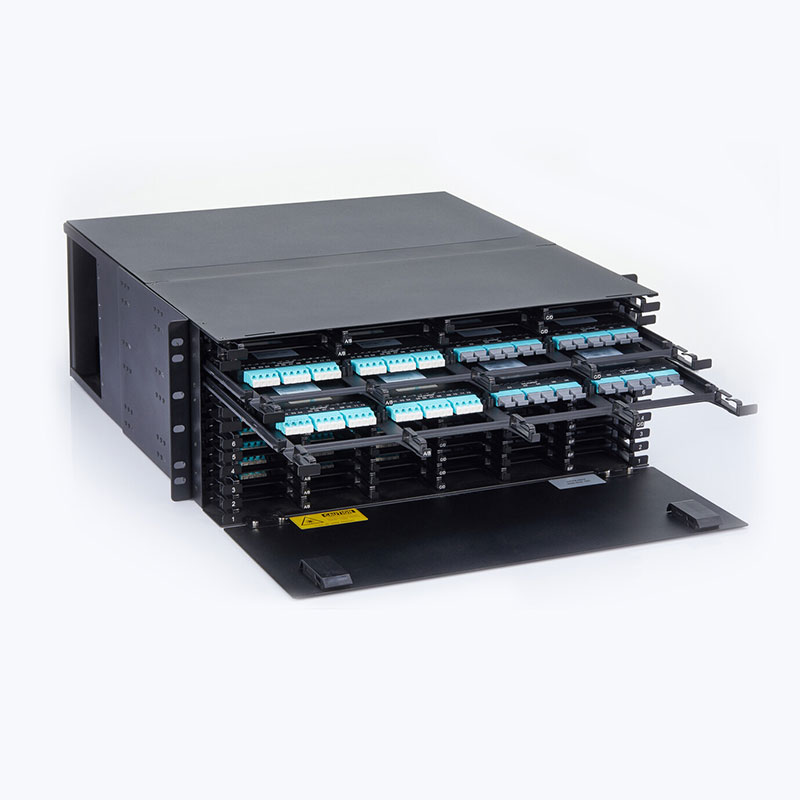

iNFP4UMAXin-Max 4U 抽屉式光纤配线箱,空(48插槽)
iNFP1UMAX8in-Max 1U 抽屉式光纤配线箱,空(适用于8芯模组,18插槽)
iNFP4UMAX8in-Max 4U 抽屉式光纤配线箱,空(适用于8芯模组,72插槽)
iNFMTMAX12in-Max 1U 三层托盘 适用于12芯模组
iNFMTMAX08in-Max 1U 三层托盘 适用于8芯模组
