当前，智算数据中心进入高速建设发展的黄金周期，相比传统数据中心具备更复杂的组网架构和产品配置。作为数据传输的高速通道，端到端的光纤链路面临光模块和交换机端口的适配、光模块和光跳线的适配、光模块和服务器网卡的适配，设计选型时很容易步入各种误区，导致后期交付调试时面临链路故障，更换产品，交付周期延长，成本增加等一系列问题。

一、典型错误场景分析

1. 典型架构

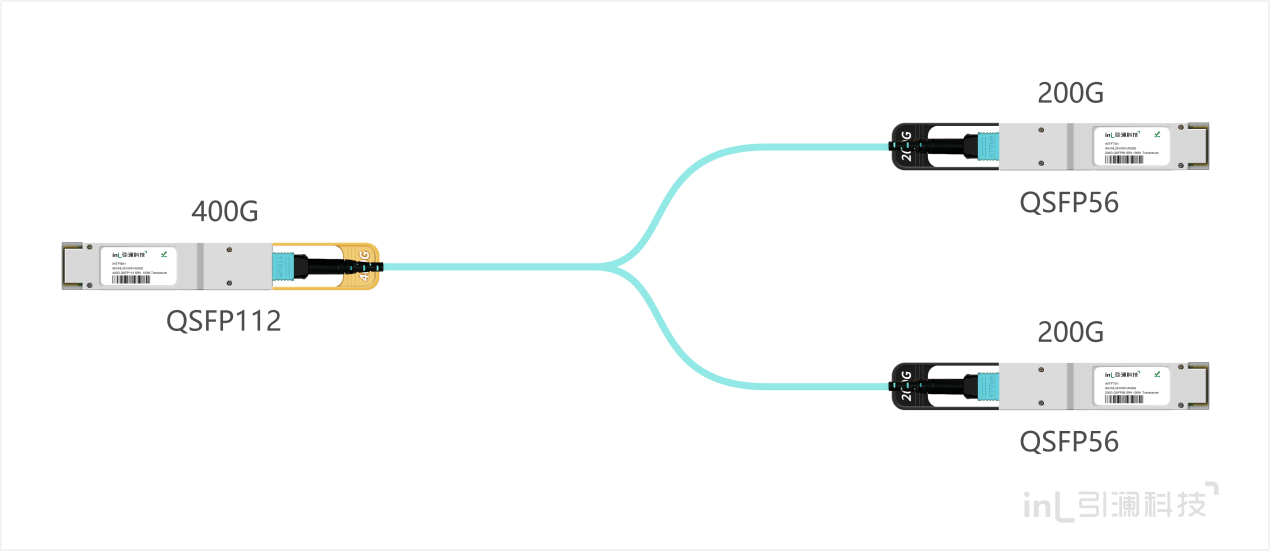

主干链路的速率设计为400Gbps,Leaf交换机端口为400G QSFP112（Q112），服务器网卡CX7为2个200G QSFP56（Q56）端口，通过Y型（一分二）分支跳线进行互连。

2. 常见误区

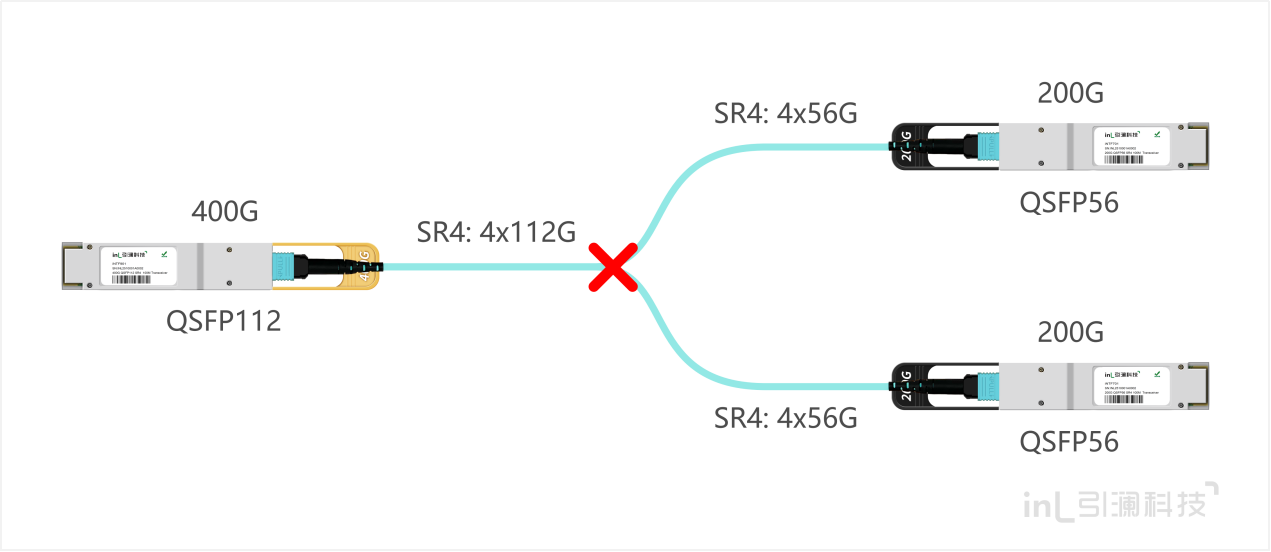

按多模配置方案，设计采用主流光模块规格：交换机侧光模块选择400G Q112 SR4规格，服务器网卡侧选择200G Q56 SR4规格，导致链路端口无法UP。

3. 适配原则

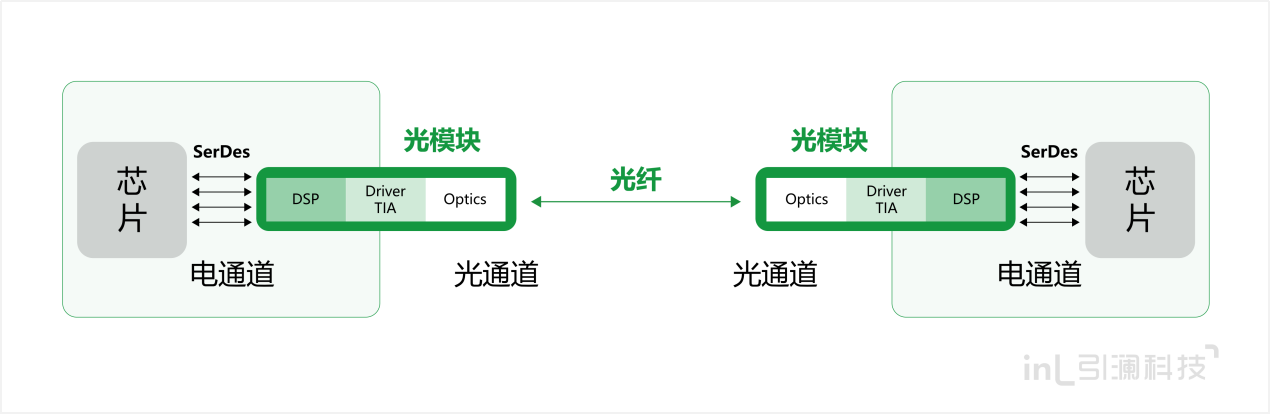

光模块的主要作用是实现电信号和光信号之间的相互转换。光模块后端电通道通过金手指连接交换机或服务器网卡端口，光模块前端光通道通过光纤连接到对端光模块。光模块所连接的网络两端SerDes速率（单通道速率）必须一致才能实现通信，若不一致则需通过Gearbox模块进行速率转换；两端光模块之间的光链路总速率以及单通道速率同样必须一致。

二、光模块规格

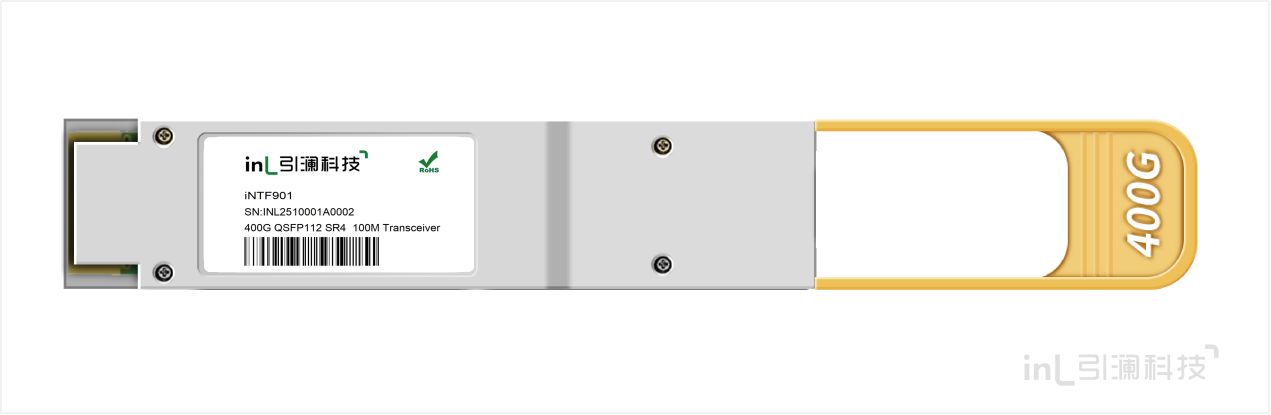

1. 400G Q112 SR4光模块

400G代表链路传输速率为400Gbps；

Q112代表QSFP封装，电通道采用4路单通道112Gbps速率；

SR4代表采用4收4发8芯光纤，最大传输100米，光通道同样采用4路单通道112Gbps速率。

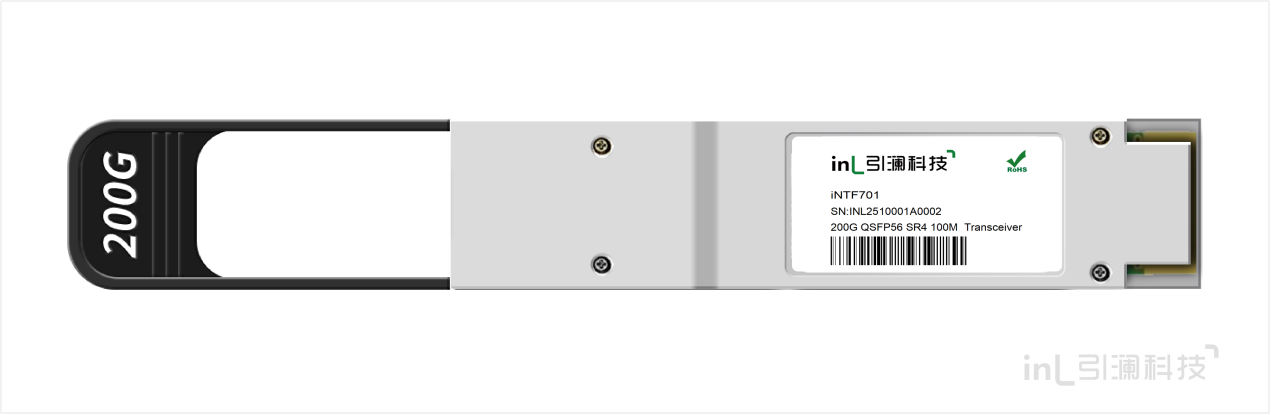

2. 200G Q56 SR4光模块

200G代表链路传输速率为200Gbps；

Q56代表QSFP封装，电通道采用4路单通道56Gbps速率；

SR4代表采用4收4发8芯光纤，最大传输100米，光通道同样采用4路单通道56Gbps速率。

三、故障诊断及解决方案

1. 问题分析

400G Q112 SR4光模块电通道Q112和交换机端口Q112适配；

200G Q56 SR4光模块电通道Q56和服务器网卡端口Q56适配；

400G Q112 SR4光模块光通道112Gbps和200G Q56 SR4光模块光通道56Gbps不适配。

按照适配原则，逐一进行适配。发现两端光模块光通道的速率不一致；400G Q112 SR4光模块需要8芯光纤，2个200G Q56 SR4光模块需要2x8=16芯光纤；因此，链路无法实现端到端连通。

2. 解决方案

参考适配原则，通过光模块调整SerDes速率，实现端到端通信。

解决方案一：

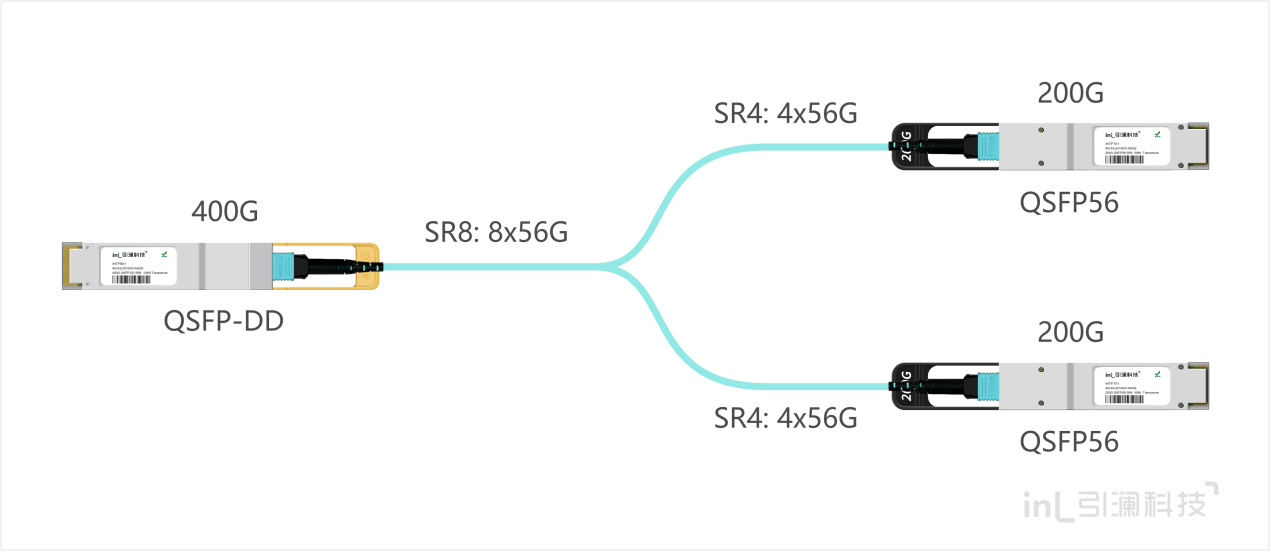

更换交换机规格，端口Q112改为QDD（Q56），采用400G QDD SR8光模块。服务器网卡和200G Q56 SR4光模块规格不变。

优点：56G SerDes技术更加成熟，成本较低，交换机整体成本下降。

缺点：除Leaf交换机外，其余上行交换机也需要更换成采用56G SerDes，如400G Q-DD。

解决方案二：

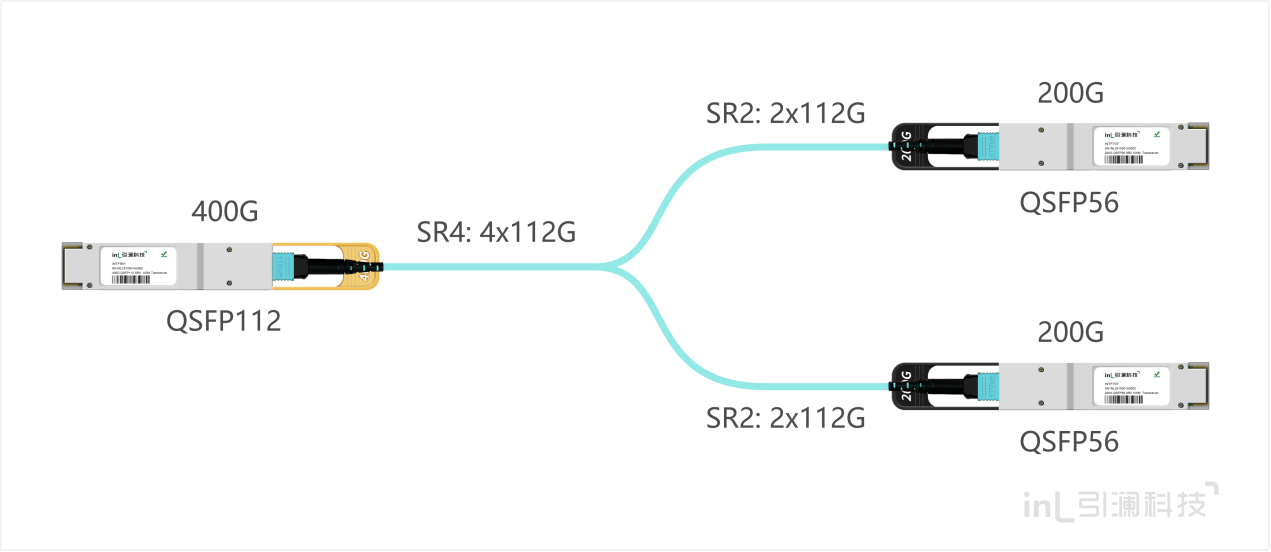

更换200G 光模块规格，200G Q56 SR4更换为200G Q56 SR2。交换机和400G Q112 SR4光模块规格不变。

优点：只需更改200G光模块规格，调整范围小。

缺点：光模块成本相对上涨较高。需要增加GearBox芯片，反向合路，即1条112G光通道拆分成2条56G电通道，光模块内的DSP和TIA均需订制。

解决方案三：

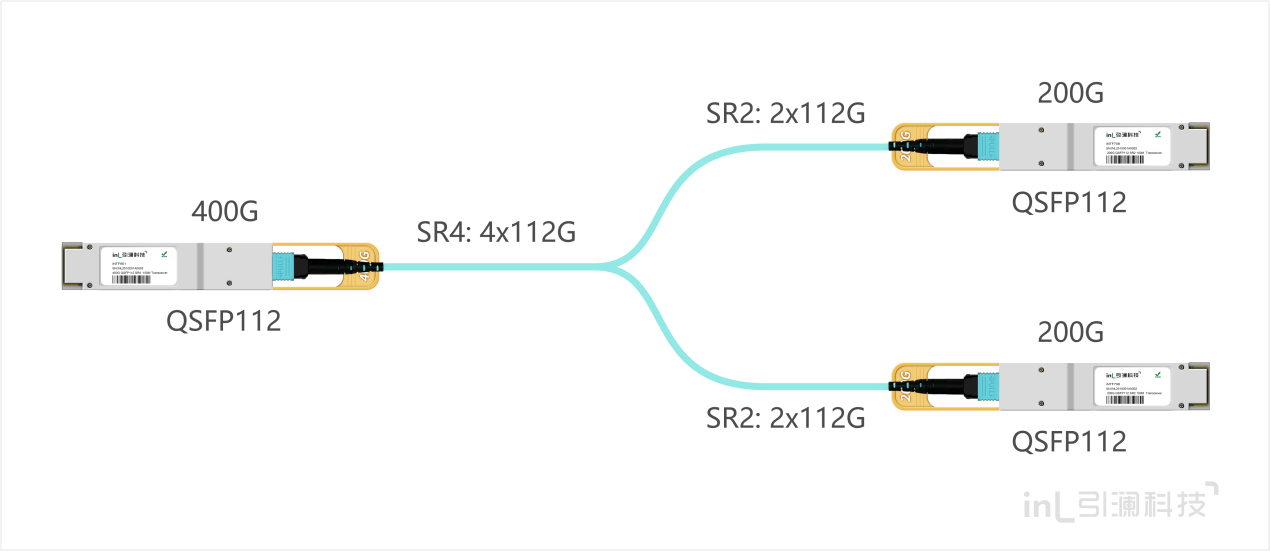

更换200G 光模块规格，200G Q56 SR4更换为200G Q112 SR2，支持112G SerDes。交换机和400G Q112 SR4光模块规格不变。

优点：200G光模块的光通道和电通道均采用112G速率，功耗低。

缺点：200G光模块成本上涨非常高，接近400G Q112光模块价格。

综上所述，参考光模块适配原则，通过调整光模块电通道和光通道速率，保证端到端总速率不变，根据实际应用需求，灵活调整产品选型配置方案。
